2023-12-11
[]
衡翼小沖桿試驗機的特點：運行平穩、效率高、噪音低、無污染，并且具有等速試驗力、等速位移、等速應變、等速載荷循環、等速變形循環的特點。
小沖桿試驗（Small Punch Test 簡稱 SPT）是近些年來開始發展的一種微型材料試驗方法。它是利用沖桿以一定速度沖壓被夾持的微小圓形試樣薄片，并記錄試樣薄片從變形到失效整個過程中的加載載荷和試樣中心彎曲變形撓度位移數據的載荷-位移曲線，并將該曲線上信息轉化為試樣材料的強度、塑性和韌性等性能數據。如目前已經得出了材料屈服強度。 和抗拉。σ_y強度。和圖中P，和P?之間的線性經驗關系，建立起小沖桿試驗和常規拉伸試驗間的聯系。

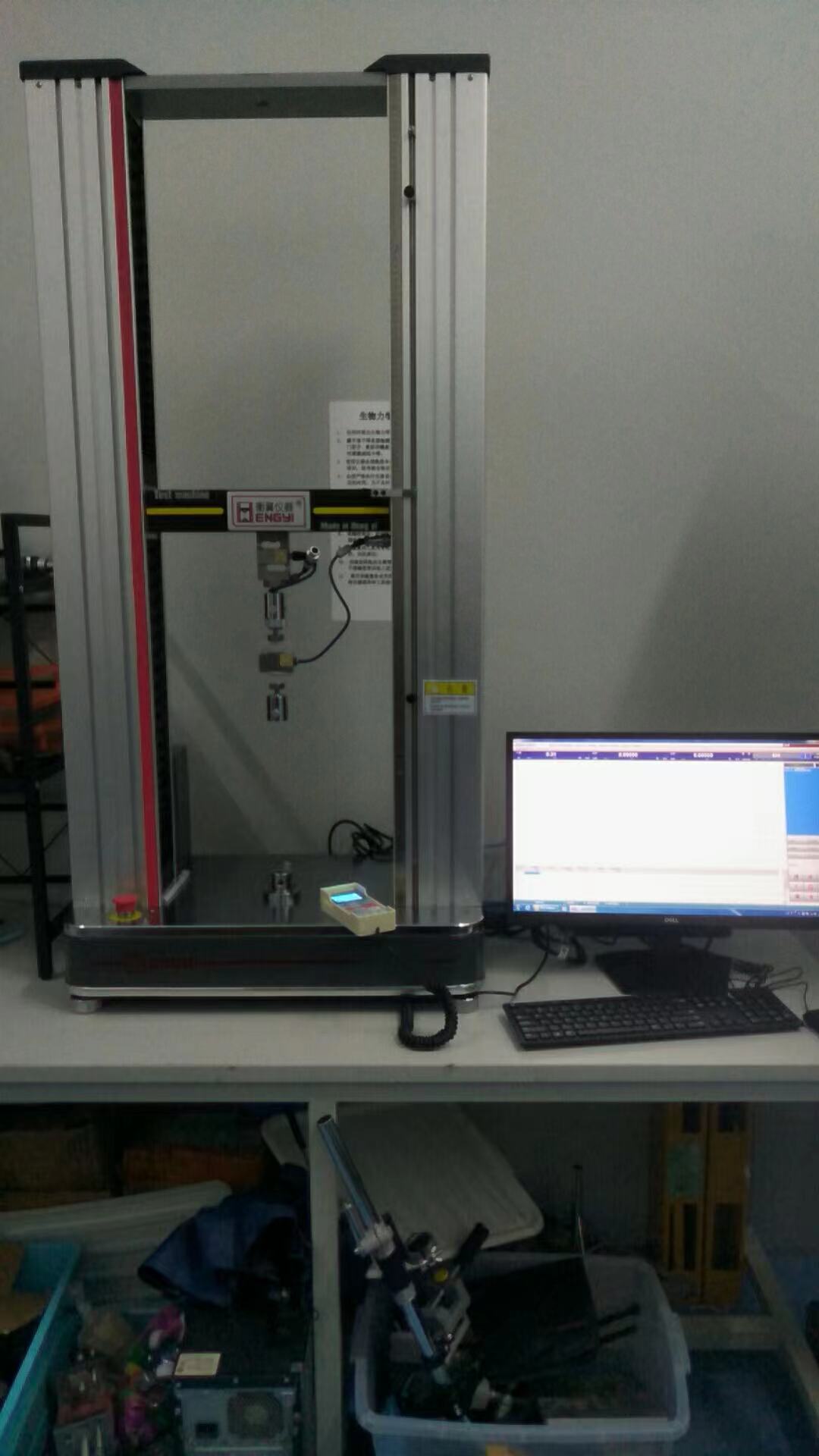

衡翼小沖桿試驗機利用沖桿以一定的載荷沖壓微小圓形薄片試樣，記錄試樣從變形到終破裂失效的整個過程中載荷，試樣中心位移數據，從而求出材料的蠕變性能、屈服強度、抗拉強度、斷后伸長率和斷裂裂度等力學性能的力學試驗設備。電腦控制小沖桿試驗機用于高溫服役材料韌性技術，測定材料延脆性轉變溫度 ( DBTT或 FATT)及斷裂韌性 ( KIC或 JIC)等韌性指標。適用于ODS鐵素體鋼進行力學性能測試，通過分別改變?cè)嚇雍穸取⒃囼?yàn)加載速率和試驗溫度分析其對試驗所得載荷-位移曲線的影響,確定ODS鐵素體鋼的試驗參數,并進行試驗，將所測屈服載荷與常規力學性能測試所得屈服強度進行分析，對材料屈服強度,抗拉強度,斷后伸長率和斷面收縮率的關聯方法。
小沖桿試驗研究初期主要針對的是核工業用的材料，隨著發展，試驗材料范圍也漸漸擴大，逐漸應用到化工、電力等多種行業，從四外一些研究成果米看，小沖桿試驗對大部分金屬都適合。
GB/T29459.2-2012在役承壓設備金屬材料小沖桿試驗方法 第2部分：在室溫下拉伸性能的試驗方法微機控制高低溫小沖桿試驗機試驗報告：試驗報告一般應包括下列內容：
本標準號：GB/T29459.2-2012
試樣信息：材料名稱、原始尺寸、材料狀態、取樣方向和位置、表面處理方式等。
試驗設備:型號：HY-0580(CG)
試驗條件：試驗溫度、加載速率
測試結果：試驗持續的時間、載荷-位移曲線、斷后試驗樣厚度。
試驗中發現的任何異?；蚱渌斜匾涗浀男畔?。
與常規拉伸性能關聯并估算出常規拉伸性能值。
衡翼小沖桿試驗機技術參數：
1. 產品規格： HY-0580(CG)
2． 精度等級： 0.5級
3． 負荷： 5000N
4． 有效測力范圍：0.1/100-99.99%;
5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。
6. 位移分辨率：0.0001mm
7. 變形分辨率：0.0001mm
8． 有效試驗寬度：380mm
9． 有效試驗空間：800mm
10． 試驗速度:：0.001~500mm/min(任意調)
11 速度精度：示值的±0.5%以內；
12．位移測量精度：示值的±0.5%以內；
13．變形測量精度：示值的±0.5%以內；
14．應力控速率范圍： 0.005%～6％FS/S
15．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
16．應變控速率范圍： 0.002%～6％FS/S
17．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
18. 恒力/位移/變形測量范圍：0.5％～99.99％FS
19．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；
20．試臺升降裝置：快/慢兩種速度控制，可點動；
21．試臺安全裝置：電子限位保護
22．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
23．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車
24．超載保護：超過大負荷10%時自動保護；
25. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
26．電源功率： 750W
27．主機重量： 150kg
28. 電源電壓: 220V（單相）
29. 主機尺寸：680*400*1420mm
30.整機體積：0.98方，重：208KG.
衡翼小沖桿試驗機配置高、性能穩定、測試精度高、使用壽命長，產品質保一年，終身服務。
衡翼小沖桿試驗機制造商！非標定制，適合您的才是重要的！
“您的滿意，我們的追求！”衡翼儀器，值得您信賴！
